Ενεργή θερμοδυναμική ανάκτηση αέρα ELFOFresh²

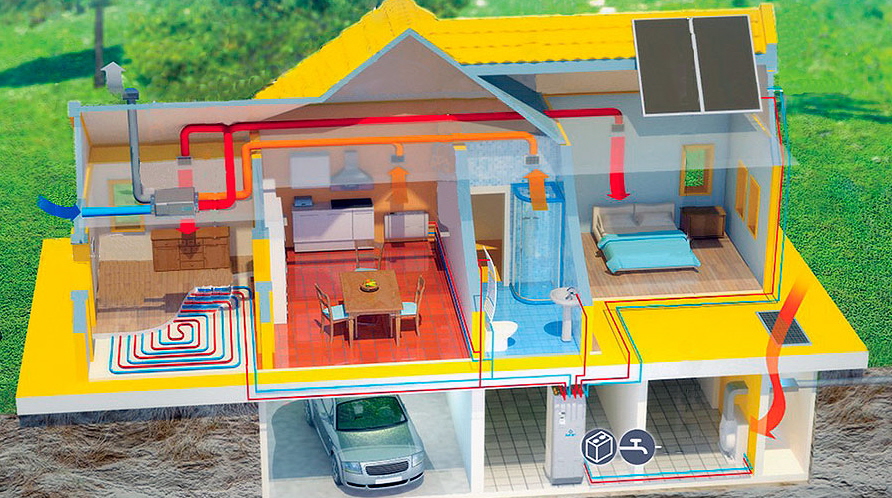

Το ELFOFresh² είναι μία μονάδα εξαερισμού ενεργής ανάκτησης αέρα υψηλής απόδοσης. Λειτουργεί συμπληρωματικά με την ενδοδαπέδια θέρμανση και ψύξη και συμβάλλει στην εξοικονόμηση ενέργειας της εγκατάστασης μέχρι και 40%.

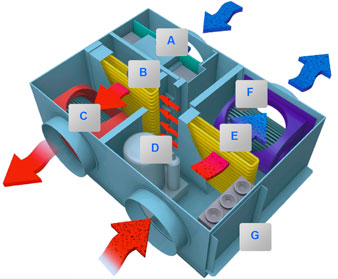

Βελτιστοποιεί την ποιότητα του αέρα σε όλους τους χώρους του κτιρίου, με την εισαγωγή φρέσκου φιλτραρισμένου αέρα από το περιβάλλον. Στο εσωτερικό της μονάδας εμπεριέχονται όλα τα στοιχεία μίας αντλίας θερμότητας –συμπιεστής, εναλλάκτες, ανεμιστήρες και βαλβίδα αντιστροφής- καθώς επίσης και ηλεκτροστατικά φίλτρα.

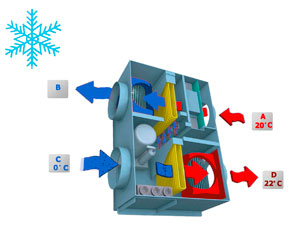

Ο εσωτερικός αέρας –Α-, με θερμοκρασία 20°C, πριν απελευθερωθεί στο περιβάλλον, παραδίδει στον εσωτερικό εναλλάκτη το θερμικό του φορτίο το οποίο αποτελεί την πηγή της ενσωματωμένης αντλίας θερμότητας.
Ο αέρας που εισέρχεται στο Elfo Fresh από το περιβάλλον –C-, στο παράδειγμά μας με θερμοκρασία 0°C, παραλαμβάνει το έργο της αντλίας θερμότητας μέσω ενός δεύτερου εναλλάκτη και προσάγεται πλέον στο χώρο με θερμοκρασία 22°C –D-.
Ο βαθμός απόδοσης –COP- της μονάδας εξαιτίας της ενεργής ανάκτησης αέρα, κατά τη διάρκεια του χειμώνα μπορεί να φτάσει το 5.9 και η συνολική εξοικονόμηση ενέργειας στο σύνολο του κτιρίου το 40%.

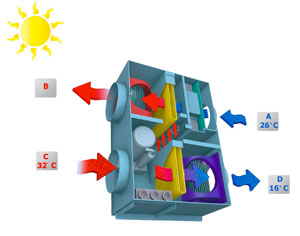

Κατά την καλοκαιρινή λειτουργία, αντιστρέφεται ο ψυκτικός κύκλος μέσω της ενσωματωμένης βαλβίδας αντιστροφής.
Στο διπλανό παράδειγμα, ο αέρας από το εσωτερικό του κτιρίου –Α- με θερμοκρασία 26°C, ψύχει τον εσωτερικό εναλλάκτη πριν απελευθερωθεί στο περιβάλλον.
Το ψυκτικό φορτίο που παραλαμβάνει η αντλία θερμότητας, μεταφέρεται στον εισερχόμενο ατμοσφαιρικό αέρα –C- μέσω του εξωτερικού εναλλάκτη και εισέρχεται στα δωμάτια –D- με θερμοκρασία 16°C.
