Ενεργειακά Συστήματα

κάντε κλίκ στα εικονίδια για λεπτομέρειες

Αντλία Θερμότητας
 Αέρος-Νερού

Ηλιακή Θέρμανση Buderus

Θερμοδυναμική Ανάκτηση

Ενεργειακή Διαχείριση

Βιομάζα

Συγκριτικό Κόστος Λειτουργίας

Ενεργειακή ανάλυση – κόστος λειτουργίας
Λέβητας vs Αντλία θερμότητας vs Γεωθερμία

Η ενεργειακή ανάλυση που ακολουθεί έχει σκοπό να προσεγγίσει το πραγματικό ετήσιο κόστος λειτουργίας ενός άριστα μονωμένου κτιρίου με ενδοδαπέδια θέρμανση επιφάνειας 250m2, το οποίο βρίσκεται στα προάστια της πόλης της Θεσσαλονίκης.
Βασική προϋπόθεση κάθε εφαρμογής είναι η απροβλημάτιστη λειτουργία της θέρμανσης σε όλους τους χώρους του κτιρίου, με εσωτερική θερμοκρασία 22°C ανεξάρτητα από τις καιρικές συνθήκες.

Το σύνολο των μετρήσεων από εγκατεστημένες εφαρμογές της Infloor System τα τελευταία εφτά χρόνια στην ελληνική επικράτεια, σε συνδυασμό με δεδομένα από τις επιστημονικές βιβλιοθήκες του Τ.Ε.Ε. επιτρέπουν τον προσδιορισμό του κόστους λειτουργίας, ανάλογα με την πηγή κάλυψης του θερμικού φορτίου (λέβητας πετρελαίου, αντλία θερμότητας αέρος νερού, γεωθερμική αντλία).

α. Υπολογισμός ενεργειακών απαιτήσεων του κτιρίου:

i. Ενεργειακή απαίτηση κτιρίου σε σχέση με την θερμική του μόνωση:



Θερμαινόμενη επιφάνεια m2

Θερμικές απώλειες κτιρίου (kw/m2)

Ισχύς
kw

Ενεργειακές απαιτήσεις Qa σε kw για θέρμανση

250

0.08

20.00

Οι θερμικές απώλειες του κτιρίου -Qh- υπολογίζονται ανάλογα με τη θερμομόνωση του.
Παράγοντες όπως η θερμομόνωση των τοιχίων, της τοιχοποιίας και των κουφωμάτων συντελούν στην μέγιστη εξοικονόμηση ενέργειας, ανεξάρτητα από την πηγή θέρμανσης.
Από τη μελέτη θερμικών απωλειών για το παραπάνω κτίριο, προκύπτει συντελεστής απωλειών ίσος με 0.08 kw/m².

ii. Αναγωγή σε ετήσια ενεργειακή απαίτηση:



Ισχύς kw

Ετήσιες ώρες
λειτουργίας h/έτος

Σύνολο ισχύος kwh/έτος

Ετήσιες ενεργειακές απαιτήσεις ΣQa σε kw/έτος για θέρμανση

20.00

1260

25.200

Οι ετήσιες ώρες λειτουργίας για θέρμανση λαμβάνονται ανάλογα με την τοποθεσία του κτιρίου και την κλιματική ζώνη της περιοχής. Οι ετήσιες ώρες λειτουργίας του συστήματος θέρμανσης αποτελεί μία μεταβλητή γνωστή και ως βαθμοημέρες θέρμανσης.

β. Χρηματοοικονομικός υπολογισμός ετήσιας κατανάλωσης σε πετρέλαιο:



Ετήσιες ενεργειακές απαιτήσεις ΣQa
σε kwh/έτος για θέρμανση:
25.200



Ετήσια ποσότητα
πετρελαίου σε lt

Ετήσια κατανάλωση
σε πετρέλαιο

Θερμαντικό αποτέλεσμα
πετρελαίου σε kwh/lt:
10.08

Πραγματικός βαθμός απόδοσης λέβητα πετρελαίου Buderus
0.85

2941

Με βάση τη θερμογόνο δύναμη καυσίμου και τον βαθμό απόδοσης του συγκεκριμένου λέβητα προκύπτει:
10.08 kWh/lt ως το θερμαντικό αποτέλεσμα για το πετρέλαιο και 0.85 ως ο ετήσιος βαθμός απόδοσης για τον λέβητα.

i. Το ετήσιο κόστος λειτουργίας με λέβητα πετρελαίου, με τρέχουσες τιμές καυσίμων προκύπτει από την παρακάτω σχέση:



Ετήσια ποσότητα πετρελαίου σε lt

Τρέχουσα τιμή πετρελαίου €/lt

Κόστος ετήσιας χρήσης €

Ετήσιο κόστος λειτουργίαςενδοδαπέδια θέρμανση, επιδαπέδια ψύξη, δροσισμός δαπέδου, ηλιακή θέρμανση, γεωθερμία, ενεργειακό τζάκι

2941

0.86

2529

ii. Το ετήσιο κόστος λειτουργίας με λέβητα πετρελαίου με τιμές καυσίμων κατ` εκτίμηση από τον Νοέμβριο του προσεχούς έτους προκύπτει από την παρακάτω σχέση:



Ετήσια ποσότητα πετρελαίου σε lt

Τρέχουσα τιμή πετρελαίου €/lt

Κόστος ετήσιας χρήσης €

Ετήσιο κόστος λειτουργίαςενδοδαπέδια θέρμανση, επιδαπέδια ψύξη, δροσισμός δαπέδου, ηλιακή θέρμανση, γεωθερμία, ενεργειακό τζάκι

2941

1.3

3823

γ. Χρηματοοικονομικός υπολογισμός ετήσιας κατανάλωσης σε ρεύμα με αντλία θερμότητας αέρος-νερού:



Ετήσιες ενεργειακές απαιτήσεις ΣQa
σε kwh/έτος για θέρμανση:
25.200

Ετήσια κατανάλωση ρεύματος σε kwh/έτος

Ενεργειακή απαίτηση αντλίας θερμότητας αέρος-νερού σε kwh/έτος

Ετήσιος βαθμός απόδοσης λειτουργίας
3,7

6811

Ο ετήσιος βαθμός απόδοσης λειτουργίας της αντλίας θερμότητας αέρα-νερού, αφορά συνθήκες λειτουργίας με θερμοκρασία νερού προσαγωγής στην ενδοδαπέδια +45°C. Έχουν ληφθεί υπόψη και οι αυξημένες συνθήκες υγρασίας καθώς και η μέση εξωτερική θερμοκρασία της περιοχής.

i. Το ετήσιο κόστος λειτουργίας της αντλίας θερμότητας αέρος-νερού, με μέση τιμή κλιμακωτού ρεύματος από τον πάροχο –Δ.Ε.Η.- προκύπτει από την παρακάτω σχέση:



Ετήσια κατανάλωση ρεύματος σε kwh/έτος

Τιμή ρεύματος με κλιμακωτό τιμολόγιο €/kwh

Κόστος ετήσιας χρήσης €

Ετήσιο κόστος λειτουργίαςενδοδαπέδια θέρμανση, επιδαπέδια ψύξη, δροσισμός δαπέδου, ηλιακή θέρμανση, γεωθερμία, ενεργειακό τζάκι

6811

0.14

953

ii. Το ετήσιο κόστος λειτουργίας της αντλίας θερμότητας αέρος-νερού, σε συνδυασμό κατανάλωσης νυχτερινού ρεύματος από τον πάροχο –Δ.Ε.Η.- προκύπτει από την παρακάτω σχέση:



Κατανάλωση με κλιμακωτό τιμολόγιο kwh/έτος

Τιμή ρεύματος με κλιμακωτό τιμολόγιο €/kwh

Κόστος ετήσιας χρήσης €

Ετήσιο κόστος λειτουργίας

ενδοδαπέδια θέρμανση, επιδαπέδια ψύξη, δροσισμός δαπέδου, ηλιακή θέρμανση, γεωθερμία, ενεργειακό τζάκι

2724

Κατανάλωση με νυχτερινό τιμολόγιο kwh/έτος

4087

0.14

Τιμή ρεύματος με νυχτερινό τιμολόγιο €/kwh

0,052

381





212



Συνολικό κόστος ετήσιας χρήσης € με Φ.Π.Α 13%

670

Στο παραπάνω ετήσιο κόστος, έχει υπολογιστεί ότι η αντλία θερμότητας θα καταναλώνει ηλεκτρική ενέργεια με το μειωμένο τιμολόγιο της Δ.Ε.Η., στο 60% του συνολικού χρόνου λειτουργίας της. Ωράριο λειτουργίας νυχτερινού τιμολογίου από τις 1 Νοεμβρίου έως και τις 30 Απριλίου, από τη Δ.Ε.Η.:
2:00-8:00 και 15:30-17:30.

δ. Χρηματοοικονομικός υπολογισμός ετήσιας κατανάλωσης σε ρεύμα με γεωθερμική αντλία θερμότητας:



Ετήσιες ενεργειακές απαιτήσεις ΣQa
σε kwh/έτος
για θέρμανση:
25.200

Ετήσια κατανάλωση ρεύματος σε kwh/έτος

Ενεργειακή απαίτηση αντλίας θερμότητας αέρος-νερού σε kwh/έτος

Ετήσιος βαθμός απόδοσης λειτουργίας
4,9

5143

Ο ετήσιος βαθμός απόδοσης λειτουργίας της γεωθερμικής αντλίας, αφορά συνθήκες λειτουργίας με θερμοκρασία νερού προσαγωγής στην ενδοδαπέδια +45°C και θερμοκρασία γεωεναλλάκτη τουλάχιστον +12 °C.

i. Το ετήσιο κόστος λειτουργίας της γεωθερμικής αντλίας θερμότητας, με μέση τιμή ρεύματος από τον πάροχο –Δ.Ε.Η.- προκύπτει από την παρακάτω σχέση:



Ετήσια κατανάλωση ρεύματος σε kwh/έτος

Τιμή ρεύματος με κλιμακωτό τιμολόγιο €/kwh

Κόστος ετήσιας χρήσης €

Ετήσιο κόστος λειτουργίαςενδοδαπέδια θέρμανση, επιδαπέδια ψύξη, δροσισμός δαπέδου, ηλιακή θέρμανση, γεωθερμία, ενεργειακό τζάκι

5143

0.14

720

ii. Το ετήσιο κόστος λειτουργίας της γεωθερμικής αντλίας θερμότητας αέρος-νερού, σε συνδυασμό κατανάλωσης νυχτερινού ρεύματος από τον πάροχο –Δ.Ε.Η.- προκύπτει από την παρακάτω σχέση:



Κατανάλωση με κλιμακωτό τιμολόγιο kwh/έτος

Τιμή ρεύματος με κλιμακωτό τιμολόγιο €/kwh

Κόστος ετήσιας χρήσης €

Ετήσιο κόστος λειτουργίας

ενδοδαπέδια θέρμανση, επιδαπέδια ψύξη, δροσισμός δαπέδου, ηλιακή θέρμανση, γεωθερμία, ενεργειακό τζάκι

2057

Κατανάλωση με νυχτερινό τιμολόγιο kwh/έτος
3086

0.14

Τιμή ρεύματος με νυχτερινό τιμολόγιο €/kwh
0,052

288





160



Συνολικό κόστος ετήσιας χρήσης € με Φ.Π.Α 13%

506

Στο παραπάνω ετήσιο κόστος, έχει υπολογιστεί ότι η αντλία θερμότητας θα καταναλώνει ηλεκτρική ενέργεια με το μειωμένο τιμολόγιο της Δ.Ε.Η., στο 60% του συνολικού χρόνου λειτουργίας της.
Ωράριο λειτουργίας νυχτερινού τιμολογίου από τις 1 Νοεμβρίου έως και τις 30 Απριλίου, από τη Δ.Ε.Η.: 2:00-8:00 και 15:30-17:30

ενδοδαπέδια θέρμανση, επιδαπέδια ψύξη, δροσισμός δαπέδου, ηλιακή θέρμανση, γεωθερμία, ενεργειακό τζάκι

Συμπεράσματα-πρόσθετες εφαρμογές:
Από τη σύγκριση των συστημάτων θέρμανσης σε ένα σύγχρονο κτίριο, προκύπτει ότι το κόστος λειτουργίας της θέρμανσης µε χρήση της αντλίας θερμότητας αέρος-νερού μειώνεται περισσότερο από 60% σε σχέση µε το κόστος που προκύπτει από τη χρήση συμβατικών ορυκτών καυσίμων. Επιπρόσθετα, με την εγκατάσταση γεωθερμικού εναλλάκτη και της αντίστοιχης αντλίας θερμότητας, το ποσοστό αυτό ξεπερνάει το 70% σε σχέση με τις τρέχουσες τιμές πετρελαίου.

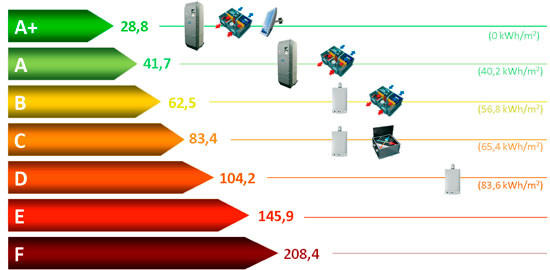

Συμπληρωματικά με τα συστήματα θέρμανσης με αντλίες θερμότητας εάν συνυπολογιστούν η θερμομόνωση του κτιρίου, η ηλιακή υποστήριξη της θέρμανσης και του ζεστού νερού χρήσης, η ενεργή ανάκτηση θερμότητας καθώς και η εγκατάσταση φωτοβολταϊκού σταθμού, διαμορφώνεται η ενεργειακή ταυτότητα ενός κτιρίου σε Α+.
